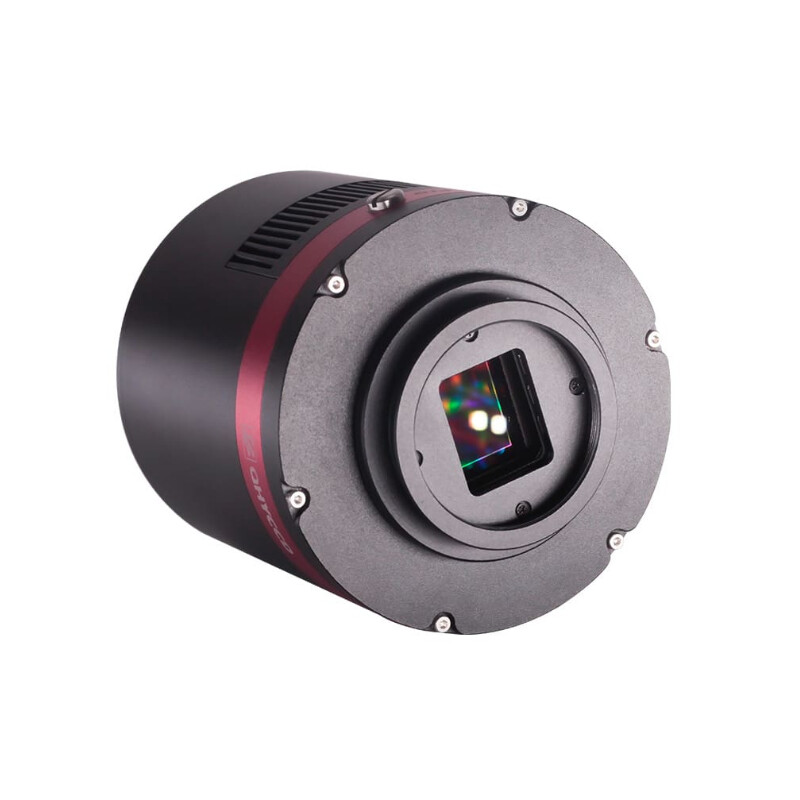

Die QHY294Pro ist eine 4/3-Zoll-Kamera, die mit dem Back Side Illuminated IMX 492-Mono-Sensor von SONY ausgestattet ist. Die Kamera der QHY294 Pro-Serie kann das On-Chip-Binning sperren und entsperren, um zwei Auslesemodi zu ermöglichen:
- Modus 0: 11,7 Megapixel (4.164 x 2.796 Pixel) bei 4,63 µm Pixelgröße mit 14 Bit Datentiefe
- Modus 1: 46,8 Megapixel bei 2.315 µm Pixelgröße mit 12 Bit Datentiefe
Der IMX492-Chip hat 46,8 Millionen 2,315um-Pixel, die von Sony in 2×2 Binnings auf dem Chip angeordnet werden, um die angegebenen 11,7 Millionen 4,63um-Pixel zu erzeugen. Dieses On-chip-Binning kann ein- oder ausgeschaltet werden, um die beiden oben beschriebenen Modi zu erzeugen.
Frame Rate (Standard 11.6mega pixel mode)
- Full Resolution: 16.5FPS@14bit
- ROI: 2160lines 21FPS, 1080lines 41FPS, 960lines 46FPS, 768lines 56FPS, 480lines 87FPS, 240lines 156FPS, 100lines 290FPS
Frame Rate (47mega pixel mode): 8340*5644 4FPS@14bit and 8bit
BSI, back-illuminated CMOS structure:
Ein Vorteil der rückseitig beleuchteten CMOS-Struktur ist die erhöhte Empfindlichkeit. Bei einem klassischen vorderseitig beleuchteten Sensor müssen die Photonen, die in die lichtempfindliche Schicht des Sensors eindringen, zunächst die Metallverdrahtung passieren, die sich direkt über der lichtempfindlichen Schicht befindet. Die Verdrahtungsstruktur reflektiert einen Teil der Photonen und verringert die Effizienz des Sensors.
Bei einem rückseitig beleuchteten Sensor kann das Licht von der Rückseite in die lichtempfindliche Schicht eindringen. In diesem Fall befindet sich die in den Sensor eingebettete Verdrahtung unterhalb der lichtempfindlichen Schicht. Infolgedessen treffen mehr einfallende Photonen auf die lichtempfindliche Schicht.
Das Verhältnis von Photonen zu generierten Elektronen wird als Quanteneffizienz bezeichnet. Je höher der Quantenwirkungsgrad ist, desto effizienter wandelt der Sensor Photonen in Elektronen um und desto empfindlicher ist er.
Cooling & Anti-dew Control: Zusätzlich zur zweistufigen TE-Kühlung ist in der Kamera eine proprietäre Technologie von QHY integriert, um das Dunkelstromrauschen zu kontrollieren. Das optische Fenster verfügt über eine eingebaute Taupunktheizung und die Sensor-Kammer ist vor interner Feuchtigkeitskondensation geschützt.
Sealing Technology, die Versiegelung des Kameragehäuse: QHY hat über 20 Jahre Erfahrung im Design gekühlter Kameras und dabei Lösungen zur Dichtungskontrolle entwickelt. Der Sensor selbst wird mit Silikongel innerhalb der Sensorkammer trocken gehalten.
Mono oder Farbe?
Monochromatisch:
- Geeignet für fortgeschrittene Techniken (LRGB, Schmalbandaufnahmen)
- Zusätzliche Anwendungen (Spektrometrie, Photometrie)
Farbe:
- Komfortabel für RGB-Aufnahmen
- Keine Notwendigkeit zum Kauf von teuren Filtern oder Filterrädern
Beide Kameratypen sind in der Lage, atemberaubende Astrobilder zu erstellen. Wir können Ihnen nur nahelegen, den jeweiligen Kameratyp zu wählen, welcher am besten zu Ihren Ansprüchen passt!
