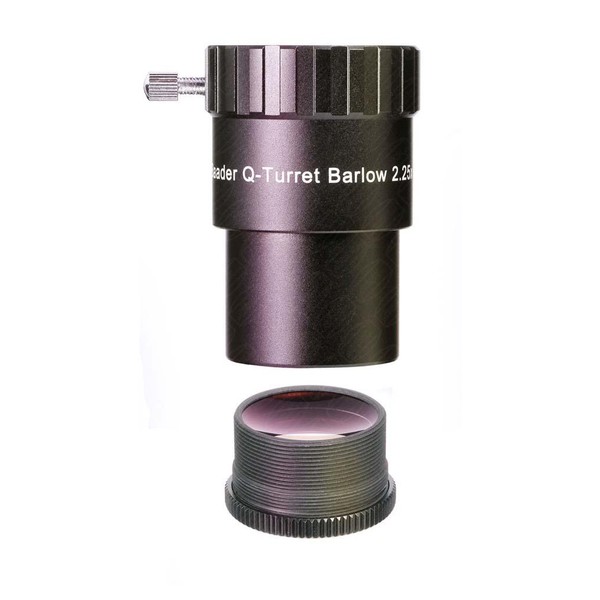

Barlowlinse 2,25x/1,3x Q 1,25"

Mit einer Barlowlinse können Sie die Brennweite Ihres Teleskops und damit die Vergrößerung erhöhen. Die Barlowlinse wird zwischen dem Teleskop und dem Okular oder der Kamera eingesetzt.

Die hochwertige 2,25x-Barlow aus Sondergläsern hat den seltenen Verlängerungsfaktor von 2,25. Dadurch kommen mit den Okularen des Q-Turret Sets keine Brennweiten doppelt vor, und wenn später Planetenfotografie mit einer Web- oder Videokamera geplant ist, erzielen Sie eine höhere Vergrößerung als mit normalen 2x-Barlowlinsen und können die Auflösung der Kamera besser ausnutzen.

Die Barlow kann entweder in den Q-Turret Okularrevolver eingeschraubt werden oder über den speziellen, mitgelieferten Adapter mit allen 1,25"-Okularen kombiniert werden. Dann liefert sie den Vergrößerungsfaktor 2.25x. Damit ergeben sich am Q-Turret Okularrevolver folgende Brennweiten: 2,7mm, 4,5mm, 8mm und 14mm.

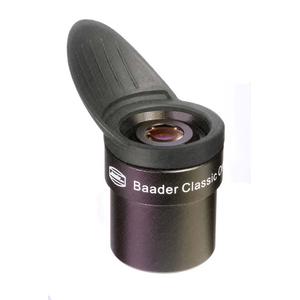

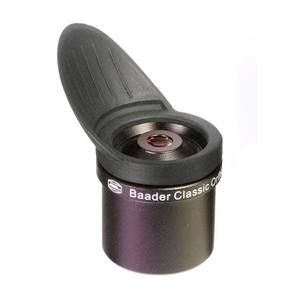

Alternativ kann sie auch direkt in ein Okular geschraubt werden und erhöht die Teleskopbrennweite dann um den Faktor 1,3. Das Barlowelement hat ein M28,5-Außengewinde (entsprechende dem Filtergewinde von 1,25"-Okularen), der Gehäusekörper ein M28,5-Innengewinde. Der Faktor 1,3x wird erzielt, wenn die Q-Barlow vollständig in die 24mm lange Steckhülse eines Okulars geschraubt wird, dessen Feldblende 2mm innerhalb der Steckhülse liegt. Das entspricht der Konstruktion der Classic Plössl/Ortho-Okulare; bei anderen Okularkonstruktionen kann der Vergrößerungsfaktor leicht abweichen.

Achtung: Vollständig eingeschraubt ragt das Barlow-Element 13mm in die 1,25"-Steckhülse hinein. An Okularen, bei denen Linsenelemente in der 1,25"-Steckhülse das Einschrauben der Q-Barlow nicht zulassen, kann sie nur in dem 1,25"-Adapter mit Faktor 2,25x verwendet werden.

Einsatz an einer Planetenkamera: Die 2.25x Q-Barlowlinse (nur die Linsenfassung) kann man in jedes 1,25"-Filtergewinde einschrauben. Dazu entnimmt man das Linsenteil mit der Schraubfassung dem restlichen Gehäuse. Ohne die ganze Okulareinsteckfassung hat diese Barlow (durch die Weglängenverkürzung zwischen den Linsen und der Bildebene) nicht mehr den Faktor 2.25x sondern (ganz eingeschraubt) "nur" 1,3x

Eventuell lässt sich diese Linsenfassung aber nicht bis zum Anschlag einschrauben - dann ist der Verlängerungsfaktor ca 1,5x.

Aber wenn die 1,25"-Steckhülse der Kamera innen ein M28.5 Filtergewinde eingeschnitten hat, dann kann man die Barlow in der Regel sogar komplett einschrauben und dann beträgt der Faktor aufgrund des kurzen Bildabstandes ca 1,3x. Diese Fähigkeit ist nicht zufällig, sondern war Grundgedanke der Konstruktion. Bei 2,25x wird ein Bildkreis mit 25mm vignettierungsfrei ausgezeichnet, bei Faktor 1,3x beträgt dieser voll ausgeleuchtete Bildkreis 13 mm.
