Kameraseitig kann der Adapter über den S70 Schwalbenschwanz an die UFC-Filterbasis oder die UFC-Verlängerungen montiert werden. Teleskopseitig kann er auf das Hyperstar geschraubt werden.

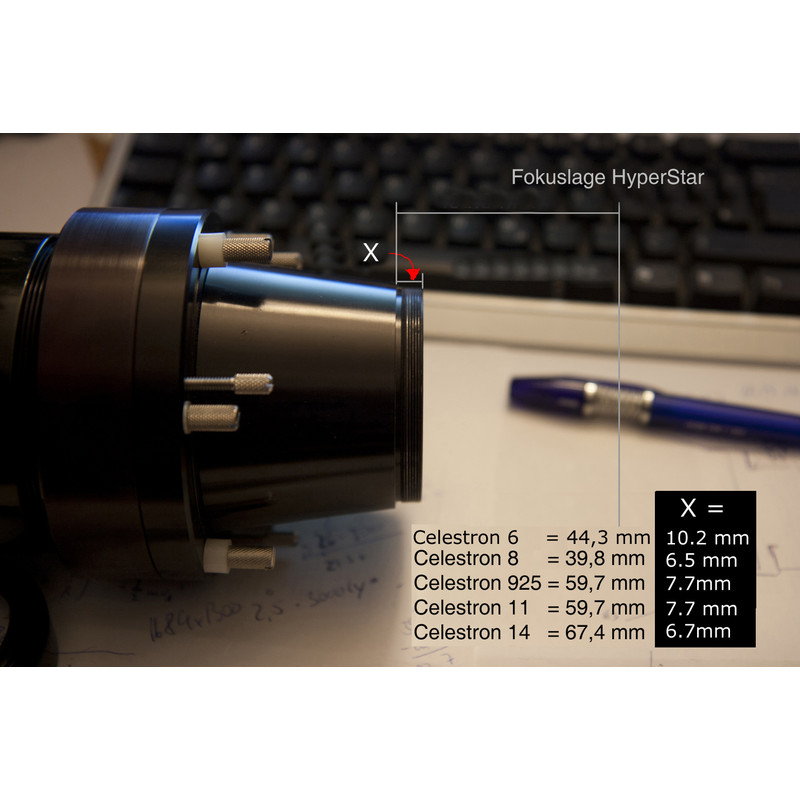

Hinweis zur Adaptierung an Hyperstar-Aufsätzen: Adaptierungen an einem HyperStar müssen mit einer Toleranz in Länge besser +/- 0,3mm erfolgen da ansonsten die Bildqualität rapide abnimmt. Bitte sehen Sie dazu das Bild rechts, welches das jeweilige Auflagemaß/Backfocus zeigt.
Beispiel: Ein Celestron C11 hat ein Auflagemaße/Backfocus von 59,7mm plus eine Verlagerung von ca. 0,66mm des Fokuspunktes nach Extrafokal bei Verwendung eines 2mm dicken Filter. Von diesen gerundet 60,7mm wird dann das Auflagemaß der Kamera abgezogen. Die verbleibende optische Länge wird durch den UFC nebst Adaptern angepasst.
Der Universal Filter Changer, UFC: Das Baader UFC-System ist eine für verschiedenste Teleskop- und Kamerasysteme verwendbare Filterschublade mit genügend großem Anschlussdurchmesser, welche gleichzeitig extrem kurzbauend ist aber auch Filtergrößen bis zu 50x50mm vignettierungsfrei aufnimmt. Diese Eigenschaften sind Bedingung um die neuen, schnellen Optiken wie z. B. EdgeHD-Teleskope mit Hyperstar und die neuen RASA Geräte von Celestron, sowie alle anderen Prime-Focus Astrografen mit geeigneten Filtern betreiben zu können, an denen ein reguläres Filterrad zu viel von der Frontöffnung abschatten würde. Zudem sind Prime-Fokus-Optiken zwangsläufig mit sehr kurzem Backfokus ausgestattet und erfordern eine besonders platzsparende Filterschublade.
Das UFC-System kann nahezu alles mit allem verbinden, indem man das immer gleiche Filter-Basisgehäuse erwirbt und dann einfach die notwendige Front- und Rückplatte des UFC zusammen mit den Distanzringen so wählt wie es der jeweilige Chipabstand erfordert. Zu diesem Zweck bietet Baader ein Set mit passenden UFC-Verlängerungshülsen, sowie einer von 15mm bis 20mm stufenlos einstellbaren S70 VariLock-Verlängerung an, um den Abstand von Filter und Bildebene so kurz wie möglich zu halten. Alle Bauteile sind optimiert um vor der eigentlichen Filterschublade den größtmöglichem Durchlass zu erhalten und dennoch den passenden Abstand zwischen Teleskop und Chip präzise einstellen zu können. Die Filterschublade selbst sitzt dadurch jeweils so dicht wie möglich vor der Kamera, Abschattung durch die Filter wird minimiert.
