Flattener Flat73A für ZenithStar 73

Der Flattener ist eine Linse, die das Bildfeld ebnet, da dieses durch die Primäroptik leicht gekrümmt wird. Diese Krümmung bewirkt, dass Sterne zum Rand des Bildfeldes hin auf Aufnahmen weniger scharf abgebildet und "gestreckt" werden. Der Flattener, auch Bildfeldebnungslinse genannt, korrigiert diesen Fehler.

Der Effekt der Bildfeldkrümmung macht sich besonders bei kleinen Öffnungsverhältnissen (z.B. f/5 bis f/7) und großen Kamerasensoren (z.B. in einer DSLR-Kamera) bemerkbar. Hier lohnt sich der Einsatz des Flattener. Astrofotografen können sich so über Bilder freuen, bei denen die Sterne bis zum Rand der Aufnahme scharf bleiben. Der Flattener wird zwischen Teleskop und Kamera montiert.

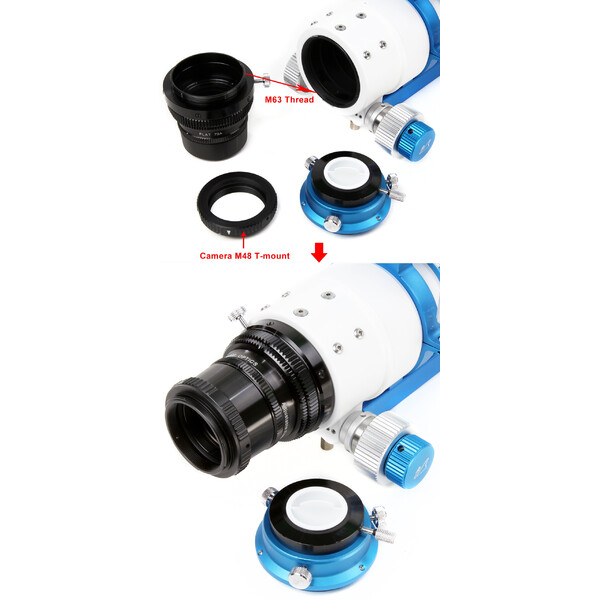

Montage: Der Flattener wird fest auf das Gewinde des Okularauszugs geschraubt. Schrauben Sie dazu so wie im Bild rechts gezeigt einfach das farbig eloxierte Endstück ab. Dieses Endstück dient der Aufnahme einer Steckhülse, wird aber bei der Verwendung eines Flatteners nicht mehr benötigt. Heben Sie es gut auf, für den Fall, dass Sie die Optik visuell mit einem Zenitspiegel nutzen möchten. Der Flattener kann dann einfach in das Gewinde des Okularauszugs eingeschraubt werden.
Für die Montage der Kamera steht ein T2-Gewinde zur Verfügung. Falls Sie eine DSLR-Kamera verwenden wollen, nutzen Sie den zu Ihrem Kamerahersteller passenden T2/Bajonett-Adapter. Am Ende steht Ihnen ein fest verschraubtes System zur Verfügung: hohe Stabilität und keine Verkippung!

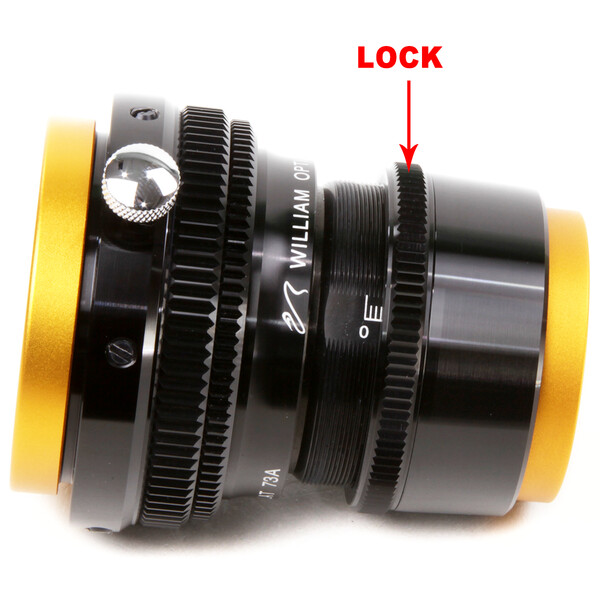

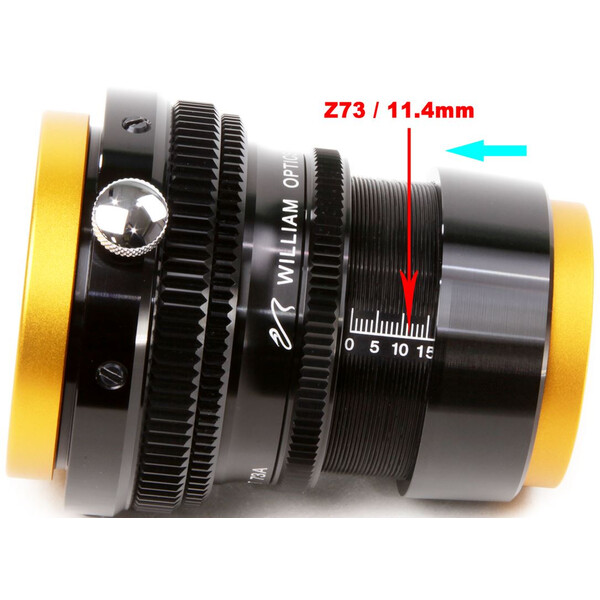

Der Flattener ist verstellbar. Stellen Sie den korrekten Abstand ein und fixieren Sie ihn mit dem gerändelten Konterring. So benötigen Sie keine separaten Verlängerungshülsen.

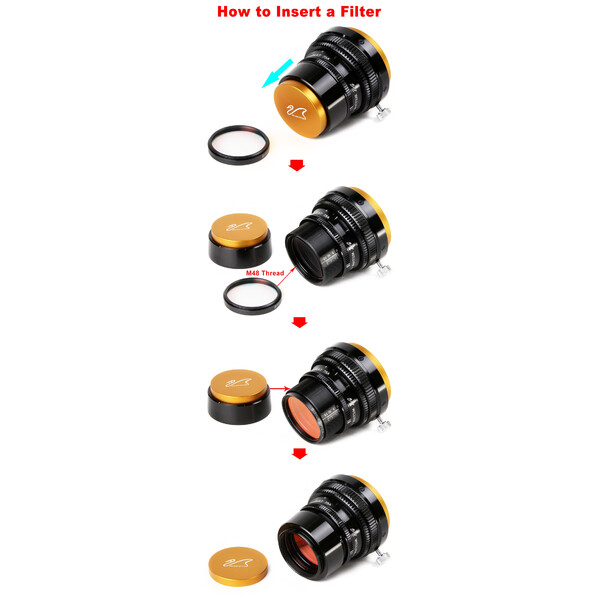

Sie können Filter mit M48-Gewinde direkt in den Flattener einschrauben. Schrauben Sie dazu einfach das kameraseitige Endstück ab. So wird ein M48-Gewinde frei, in dass Sie den Filter einschrauben können. Schrauben Sie nun den Flattener wieder zusammen - fertig!
