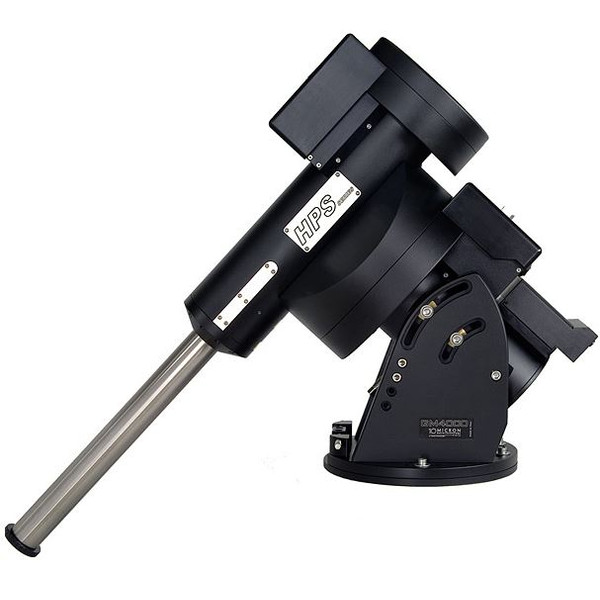

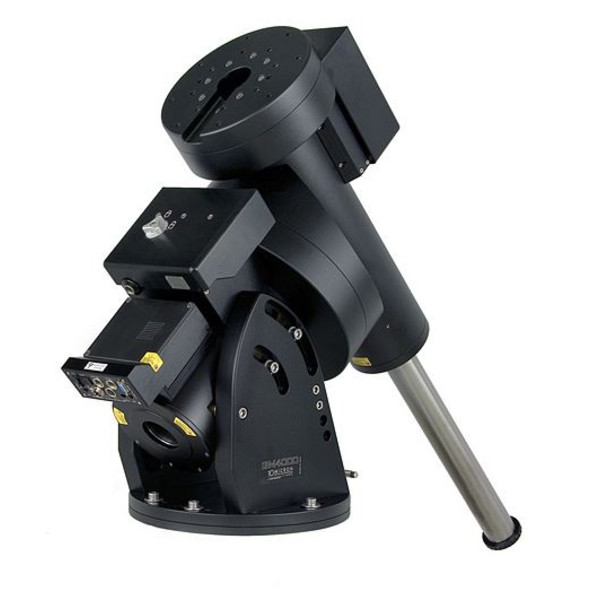

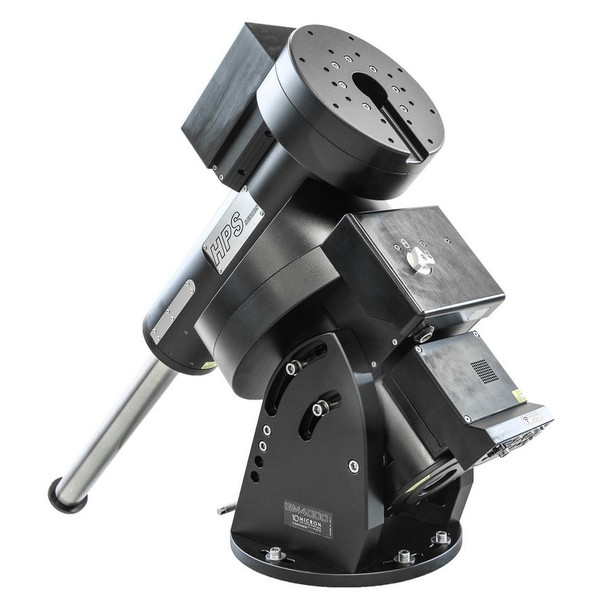

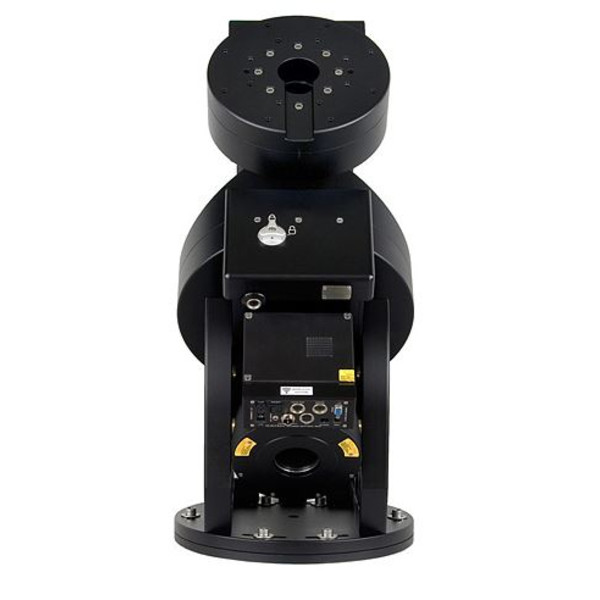

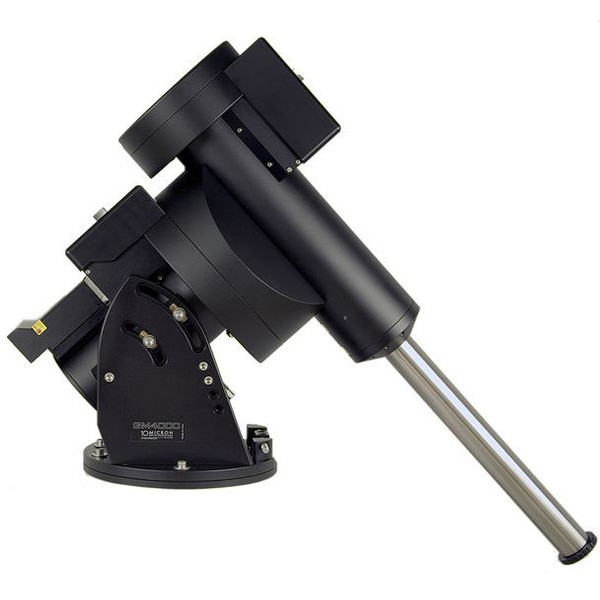

HPS steht für High Precision and Speed und die HPS-Montierung ist eine Weiterentwicklung der bekannten GM 4000 QCI von 10micron mit derselben bewährten Mechanik aber mit Hochpräzisionsencodern. Die Zukunft beginnt mit der HPS-Technologie. Die GM 4000 HPS erreicht eine Satellitennachführ- und Positionierungsgeschwindigkeit von 10 Grad/sek. bei einer mittleren Positionierungsgenauigkeit < 20" und einer Nachführgenauigkeit von ca. 1"/15min (peak to peak).
Die neue GM 4000 HPS verfügt zusätzlich über hochgenaue Absolut-Encoder auf beiden Achsen, was völlig neue Möglichkeiten eröffnet. Die Montierung verliert nie die Orientierung, selbst wenn man die Achsen manuell verstellt. Auch nach einem Stromausfall ist kein neues Alignment nötig. Im mobilen Betrieb ist die Montierung schneller und einfacher aufzustellen und einzunorden als jede konventionelle parallaktische Montierung. Einen direkten Größenvergleich zwischen der GM 2000 HPS und der GM 4000 HPS zeigt die nebenstehende Abbildung, die durch Anklicken vergößert werden kann.
- Maximale Zuladung: 150 kg reines Instrumentengewicht (Gegengewichte sind in benötigter Anzahl zusätzlich anzubringen)
- Optimale Zuladung: 125 kg Instrumentengewicht (Gegengewichte sind in benötigter Anzahl zusätzlich anzubringen)
Diese Variante der Montierung ist zusätzlich mit dem ColdTemp-Paket für Temperaturen bis -30°C ausgestattet.
- Spezielle Schmiermittel für Lager und Getriebe, funktionstüchtig bis -60°C
- Vorgespannte Achslager mit Sonderfederung auf allen Achsen und Wellen als Temperaturausgleich
- Integrierter Linux-PC in kältetauglicher Ausführung, vom Hersteller bis -40° C spezifiziert
- Silikonflex-Kabel im Inneren der Montierung, verlegt als Einzelkabel, mit kälteresistenter Kupferlegierung und hochelastischer, bruchfester Silikonummantelung (Antarktis erprobte Technik)
- Absolut-Encoder mit Lagervorspannung, ausgelegt für Dauertemperaturen bis zu -40°C
- Mehrtägiger Langzeit-Test in einer Kältekammer
Die WiFi-Adaption ist in Verbindung mit dem ColdTemp-Paket nicht erhältlich!
10 Micron stellt Montierungen auf höchstem Niveau her. Bei der GM 4000 QCI/HPS Montierungen von 10 Micron handelt es sich um schwere robotische GoTo-Montierung mit einer maximalen Tragkraft (Instrumentenlast) von 150kg.
Die GM 4000 QCI/HPS ist eine High End Montierung für die "endgültige" Sternwarte.
Die Montierung ist wahlweise in mobiler oder stationärer Ausführung lieferbar. Bei der mobilen Ausführung ist der gemeinsame Massenschwerpunkt von Instrument und Gegengewichten ca. 10 cm aussermittig zur Säule/Stativ angeordnet – so wie es für die deutsche Montierung üblich ist.
Bei der stationären Variante ist der Achsenschnittpunkt weitere 150 mm aus der Mitte verlagert. Auf diese Weise wird einer der größten Nachteile der deutschen Montierung auf elegante Weise umgangen. Das Bauprinzip entspricht einer Knicksäulenmontierung! Der Durchschwenkbereich für die Instrumentierung ist enorm vergrößert, sodass Zwangsstops beim Meridiandurchgang entfallen!
Die Fernrohrsäule ist aufgrund der Transportierbarkeit z.B. für Ausstellungszwecke hohl, bei einer endgültigen Montage wird die Säule in der Regel direkt vor Ort mit Stahlpunzen befüllt und wiegt dann je nach Säulenhöhe bis zu 750kg, sodass der Massenschwerpunkt wieder in die Mitte gelangt.
Die Vorteile im Überblick:
Mechanik
- keine Ansammlung vieler verschraubter Kleinteile, sondern grossdimensionierte Frästeile aus Duraluminium-Vollmaterial ergibt höchste Verwindungssteifigkeit und Schwingungsarmut
- schlupflose Antriebstechnologie für höchste Präzision bei Positionierung und Tracking
- Pointierungsgenauigkeit: <120 Bogensekunden
- Nachführgenauigkeit: +/- 3" - ohne zusätzl. Autoguiding - Slew Geschwindigkeit: 5°/sec - für Satellitentracking geeignet
- Wahlweise mit Achsenschnittpunkt zentrisch oder bis zu 40 cm nach Norden versetzt, für grösstmöglichen Durchschwenkradius
- Zentrale Kabeldurchführung durch die Montierung
- Frei von Resonanz-Vibrationen durch hochfrequente Schwingungen, da kein Direktantrieb
- extrem geringe Abwärme gegenüber einem Direktantrieb, dadurch kein "Montierungs-Seeing"
Elektronik
- Eigenintelligent! Ein AMD Prozessor arbeitetet mit einer ausgefeilten LINUX Firmware und ermöglicht im Stand-Alone-Betrieb Funktionen, für die bei anderen Montierungen ein PC angeschlossen werden muss (z.B. integriertes T-Point Modelling, Comet Tracking)
- Bedienung wahlweise im Stand Alone Betrieb (mit Handcontroller) oder per PC
- Voll netzwerkfähig, LAN Interface integriert, per Internet steuerbar
- Komplett vorprogrammierbarer, robotischer Betrieb möglich dank Slew Limits, Homing Sensoren und fernsteuerbarem On/Off Switch
- Separater Autoguider Eingang
- GPS Modul anschliessbar
- Es ist kein Steuerschrank erforderlich - die ganze Computersteuerung sitzt in einem kleinen Gehäuse auf der RA Achse.
- Software- und Datenbankupdates per Internet-Firmwareupdate
- Verschraubte Kabelverbindungen
- Leistungsaufnahme 24V/5A max.
Die enorme Tragekapazität und die hohe Nachführungs- und Positioniergenauigkeit die man sonst nur von professionellen Montierungen kennt, machen diese Montierung zu einer idealen astronomischen Basis, ganz egal welche Optik man sich später zulegen möchte.
Lieferumfang:
- Montierung GM 4000 QCI bzw. HPS

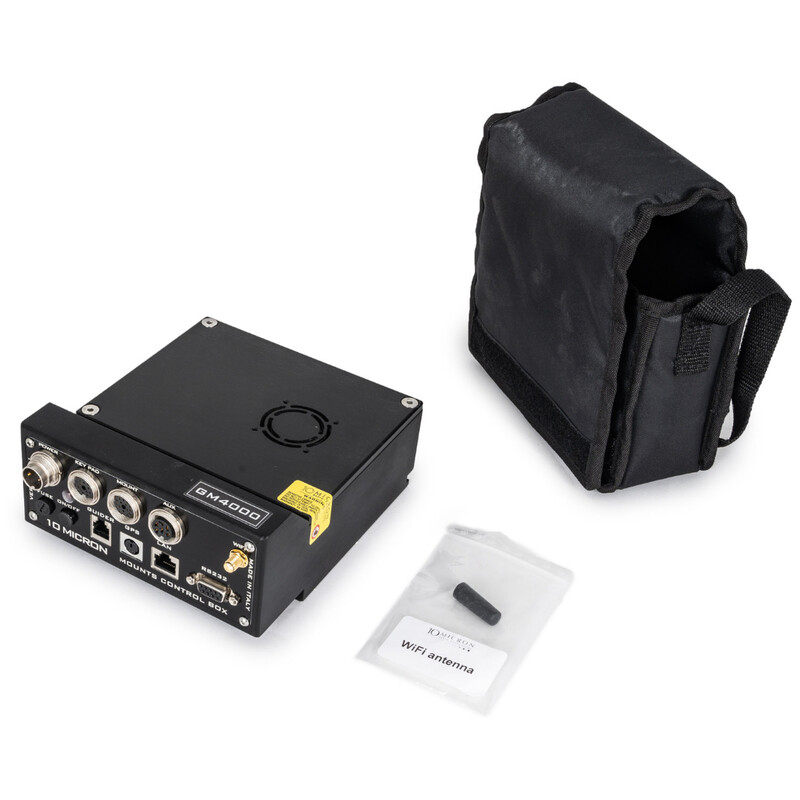

- Kontrollbox
- Handsteuerung und alle Kabel
- Gegengewichtsstange.
Die GM 4000 QCI/HPS ist eine der tragfähigsten Montierungen, die serienmäßig produziert wird. Endlich gibt es eine bezahlbare Montierung mit 150kg Tragkraft, modernster Elektronik und hoher Energieeffizienz ohne Abwärme! Die GM 4000 QCI/HPS erfüllt professionelle Ansprüche - und das bei einem idealen Preis-Leistungsverhältnis von ca. € 127,- je Kilogramm Nutzlast! Es gibt die GM 4000 QCI Montierung in zwei Ausführungen - zum einen als "mobile" Montierung mit dem Schwerpunkt 10 cm nach Süden versetzt; zum anderen als fest montierte Sternwarten-Montierung, mit dem Schwerpunkt weitere 15 cm aussermittig versetzt. Auf diese Weise wandelt sich die oft zitierte Einschränkung der deutschen Bauart in einen Vorteil. Die GM 4000 ST kann in Form einer Knicksäulenmontierung betrieben werden - sogar Schwenks bis 30° über den Meridian sind bei 60 cm Optiköffnung ohne weiteres möglich. Bei kleineren Öffnungen lässt sich das Umschlagen der Montierung komplett vermeiden - ein wichtiger Vorteil für alle robotischen Mess-Anwendungen, sowie für die Astrophotographie. Die GM 4000 QCI ist eine der wenigen Montierungen auf dem Markt, bei der sich beliebig viele Kabel direkt durch die Polachse zum Teleskop (oder seitlich zur DE-Achse) durchschleifen lassen. So besteht z.B. keine Gefahr mehr, wenn man mit okularseitigem Zubehör, welches elektrische Kabelverbindungen benötigt (CCD-Kamera, schrittmotorgest. Okularauszug), dass Kabel sich verheddern oder abreissen.
Diese Argumente haben neben einer grossen Zahl von Universitäten und Volkssternwarten auch folgende Kunden überzeugt:
- DLR Berlin: Satellitenkommunikation, extremste Positionierungs- und Tracking- Anforderungen Institute for Planetary Research, Atacama Desert,
- Chile: Dauer-Parallelbeobachtung des COROT Sternfeldes,
- Alfred Wegener Institut: Meteorologische Forschung am Südpol, bei -80 Grad Celsius und auf Spitzbergen
Die HPS-Serie: Echte Präzision für Ihre astronomische Zukunft Unguided fotografieren, Satelliten tracken, hochpräzise spektroskopieren Exoplaneten suchen - sogar mit mobilem Equipment!
GM 1000 HPS: ~ 25kg Tragfähigkeit
GM 2000 HPS: ~ 50kg Tragfähigkeit
GM 3000 HPS: ~ 100kg Tragfähigkeit
GM 4000 HPS: ~ 150kg Tragfähigkeit
MECHANIK
- Selbsthemmender, hochpräziser Schneckenantrieb mit klassischen Rutschkupplungen
- Servo-Gleichstrom-Motoren mit hoher Leistung – kein Motorstall bei Ungleichgewicht
- GM 1000 HPS mit ultraportablen, hochpräzisen Encodern für mobilen Stand Alone Betrieb
- Interne Verkabelung – keine externen Motorkabel
ELEKTRONIK
- Absolut Encoder auf der RA und DEC Achse mit mehr als 10 Millionen Inkrementen (interpoliert), voll verkapselt und kalibriert

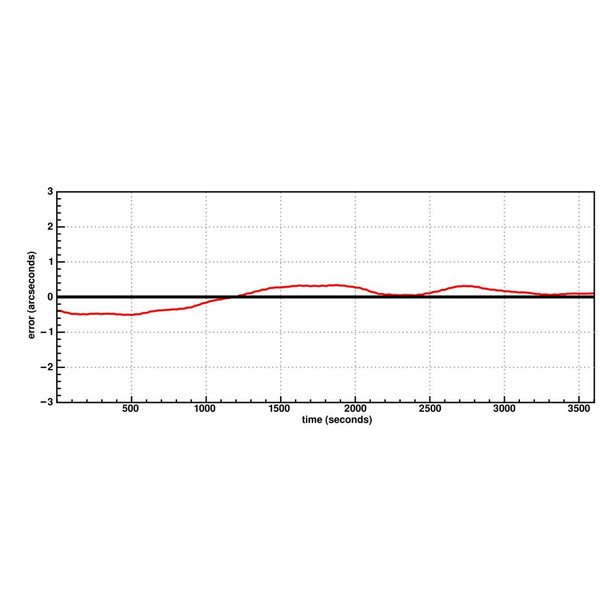

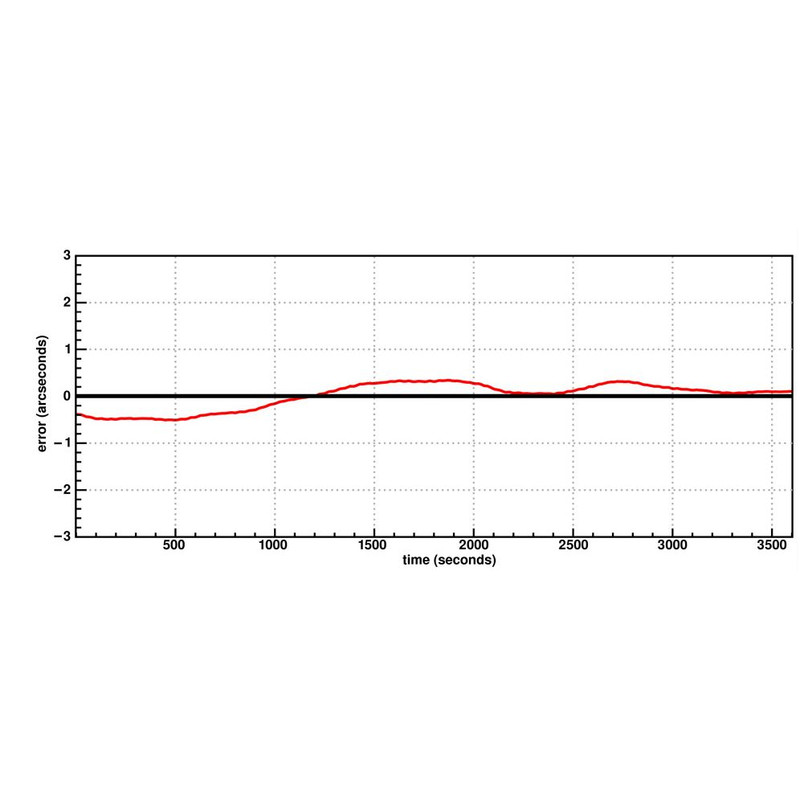

- Bis zu 0,5“ RMS Tracking Genauigkeit – für Langzeitbelichtungen ohne Guiding!
- Satelliten-Nachführgeschwindigkeit bis zu 20 Grad pro Sekunde!
- Extrem niedrige Energieaufnahme, kleine Elektronikbox (20x15x8cm)
- Nach jedem Einsatz lässt sich die Elektronik (Box und Handcontroller) einfach abnehmen. Damit wird Schäden durch vorzeitige Alterung und durch Feuchtigkeit vorgebeugt.
FIRMWARE
- Vollautomatische Korrektur der atmosphärischen Refraktion – der einzige Weg für perfekte Langzeitbelichtungen ohne Guiding
- Intuitiv bedienbare V 2- Firmware und QSI Controller, mit Linux basierendem Computersystem inkl. AMD Mikroprozessor
- Präzises GoTo - dank Multistar-Alignmentverfahren und Pointierungs-Modellen. Einlesen von Satellitenund Kometenbahnen aus Web-Verzeichnissen möglich. Individuelle Programmierbarkeit von multiplen Beobachtungssitzungen
- Sehr gut dokumentierte Firmware, Anleitungen in deutscher und englischer Sprache
- Autonomes Arbeiten ohne Planetariums-Software, Stand-Alone mit Handcontroller bedienbar
- Mit Anschlussmöglichkeiten (LAN, RS) zur Fernsteuerung über jedes gängige Planetariumsprogramm
- Elektronisches Balancieren - ohne die Achsen zu öffnen (Pointingmodell bleibt erhalten)
- Präzises, schnelles und extrem exaktes Polar-Alignment dank modernster Software-Alignmentverfahren
SCHNITTSTELLEN
- RS232, Ethernet, Wi-Fi (WLAN)
- Anschlüsse für: GPS, Autoguider, Keypad, Montierung, AUX und Remote Switch

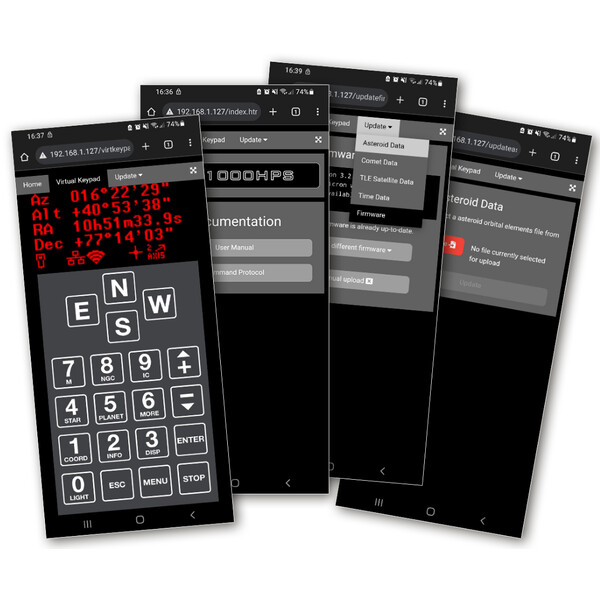

- PC-Software: Virtual Keypad, Clock Sync Tool, Multi Mount, ASCOM Treiber
