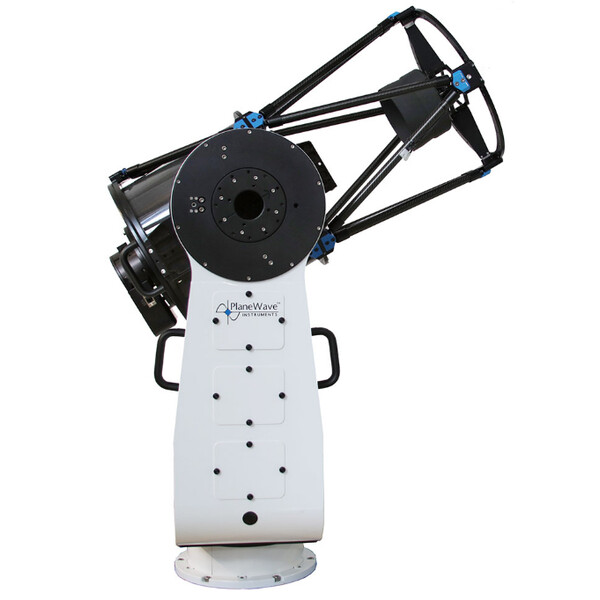

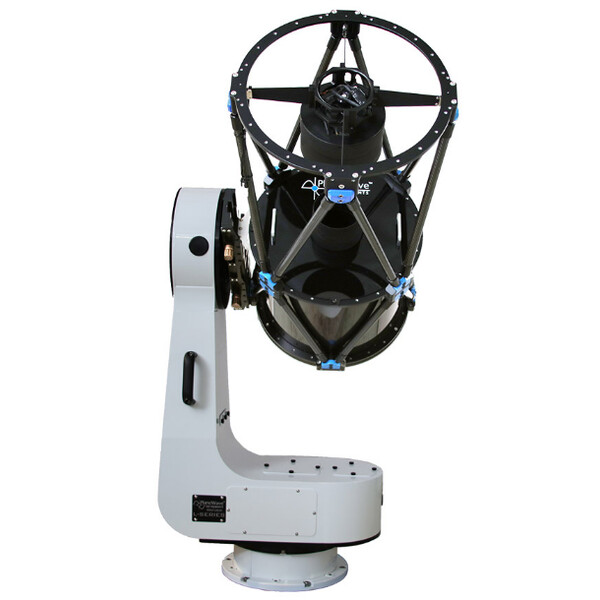

PlaneWave CDK14 Astrograph f/7.2: Mit dem CDK 14" präsentiert Planewave einen Astrographen mit Quarzglas-Optik
- modifiziert nach Dall-Kirkham, mit voll auskorrigiertem Bildfeld mit 70 Millimeter Durchmesser
- 3"-Prismenschiene
- Hedrick-Okularauszug und EFA Kit separat erhältlich, vorbereitet für Delta T Heater
Das optische CDK-Design
Das PlaneWave CDK Layout ist ein optisches Design, basierend auf dem klassischen Cassegrain nach Dall-Kirkham.
Es wurde entwickelt, um den immer größer werdenden Chips in Digital- und CCD Kameras Rechnung zu tragen. Bei vielen anderen Spiegeloptiken sieht man schnell außeraxiale Abbildungsfehler wie Koma und/oder Astigmatismus; dazu kommt bei vielen Systemen eine Bildfeldkrümmung, die die Abbildungen der Sterne bei Entfernung von der optischen Achse immer unschärfer werden lassen.
Das Bildfeld ist frei von Koma und Astigmatismus. Zudem ist die Bildfeldebene über diesen Durchmesser absolut geebnet und plan, so dass die Sterne in der Fokusebene über das ganze Feld gleich scharf abgebildet werden.
Das CDK-Design bietet eine perfekte Lösung für die o.a. angesprochenen Probleme mit bestem Preis - Leistungsverhältnis und moderaten Lieferzeiten.
Es besteht aus:
- einem elliptisch gekrümmten Hauptspiegel
- einem sphärischen Fangspiegel
- und einem 2-linsigen Feldkorrektor
Alle drei optischen Elemente sind aufeinander perfekt abgestimmt, um die unglaubliche Abbildung zu erreichen. Die Qualität der Abbildung ist weitestgehend nur noch von den Seeingbedingungen des Aufstellungsortes abhängig.
Das verwendete Quarzglas (Fused Silicia) ist ein synthetisches amorphes Quarzglas von höchster Reinheit und eines der transparentesten verfügbaren Gläser. Aufgrund seiner Reinheit sind die optischen und thermischen Eigenschaften von Quarzglas anderen Glasarten überlegen. Seine Transmission und Homogenität übersteigen die der kristallinen Quarze und vermeiden die Probleme der Temperaturinstabilität, unter der kristalline Quarzgläser leiden.
Fused Silica hat einen thermischen Ausdehnungskoeffizienten, der sechsmal niedriger ist als der von Borosilikatglas (Pyrex). Es behält seine Form also mit einer sehr hohen Genauigkeit bei, wenn es abkühlt. Dies führt zu einer gleichbleibenden optischen Leistung und einem unveränderten Schärfepunkt bei Temperaturänderungen.

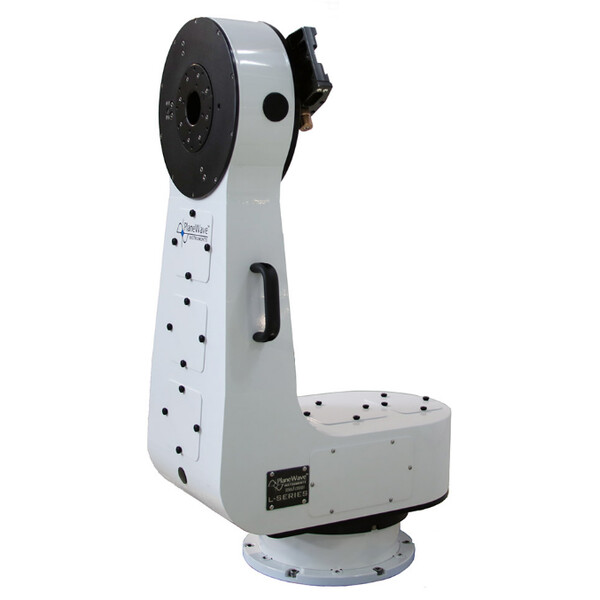

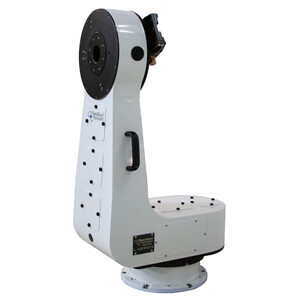

L-Serie Direct Drive Montierungen
Die L-Serie verbindet Vielseitigkeit, Einfachheit und Erschwinglichkeit, indem sie die bewährte Technologie, wie die CDK700 und des 1-Meter Teleskop PW 1000, die in Universitäten rund um die Welt eingesetzt werden, in einer kompakten, eigenständigen Montierung verpackt.
- L-350 mit einer Nutzlast von über 45 kg ist ideal für den CDK14 und CDK12,5
- L-500 mit einer Nutzlast von über 90 kg ist ideal für den CDK17 und den CDK20
- L-600 trägt bis zu 136 kg und ist ideal für den CDK24
Die Montierung ist mit Direktantrieben, sowie Hochpräzisionsencodern ausgerüstet. Die Software ist komplett ASCOM-kompatibel und erlaubt genaue Positionierung wie auch Satellitentracking.
In Alt / Azimutale-Konfiguration ist sie wesentlich kompakter als eine parallaktische Montierung. Dies ermöglicht, dass der Bewegungsradius eines größeren Teleskopes viel kleiner wird. Somit können in kleinen Schutzbauten große Instrumente untergebracht und somit viel Geld bei der Kuppel oder dem Gebäude gespart werden. Im Gegensatz zu parallaktischen Montierungen gibt es keinen Meridian-Flips, und keine großen, vorstehenden Gegengewichte. Der Alt/Az-Modus ist intuitiver zu bedienen und das Einnorden entfällt.
- Motor: Direktantrieb 3-phasige Axial-Flux-Drehmoment-Motoren für Azimut und Höhe
- Motordrehmoment: etwa 20 ft-lbs kontinuierlich; 50 ft-lbs peak
- Encoder: eingebaute 152mm Scheibe in der Azimut- und Höhenachse mit Edelstahl-Encoder. Entspricht etwa 0,069 Bogensekunden Auflösung
- Motorsteuerungssystem: Industriestandard Parker bürstenlose Motorsteuerung und eingebaute Elektronik
- Strombedarf: akzeptiert 120 VAC. Geliefert mit geregeltem 12VDC 15A Netzteil
Lieferumfang:
- Teleskop CDK 14
- Eingebaute Heizelemente zur Tauverhinderung - Die Heizelemente auf dem Primär- und Sekundärspiegel erfordern den separat erhältlichen Delta-T-Controller für Planewave-Teleskope mit voreingebauter Verkabelung für die Heizung
- OTA-Abdeckung - Zum Schutz des Primärspiegels und der Innenseite des optischen Tubus
- Flash-Laufwerk - Enthält Software und Anweisungen für die Kollimation und den Abstand des Primär- zum Sekundärspiegel
- Werkzeugsatz - Standard-Innensechskantschlüssel (nur für Bestellungen aus Europa)
- Weiche Abdeckung für den Sekundärspiegel
- 12V AC-Adapter
- Montierung L-350
- Sechs 3/8-16 x ¼" Innensechskantschrauben zum Verschrauben der Montierung mit Säule oder Polhöhenwiege
- Sechs 3/8-16 x ¼"-Unterlegscheiben
- Ein Ansatzbolzen mit Verlängerung für die RA-Achse für die Polausrichtung mit der Polhöhenwiege
- EZ Saddle Schwalbenschwanzklemme
- Die "EZ Saddle" 3” Schwalbenschwanz-Klemme nimmt Losmandy D-Schwalbenschwanzschienen wie die der CDK12.5 und CDK14 auf. Die Klemme gehört zum Standard-Lieferumfang der L-350-Montierung und kann auch am Außenarm jeder Montierung der L-Serie angebracht werden, wenn die Montierung zwei Teleskope tragen soll.
- Ein 16' (4,8m) USB-Kabel – zum Anschluss der Montierung an den Steuercomputer der Sternwarte
- Ein 120V AC-Stromkabel – Zur Versorgung der Montierung
- Ein Schlüssel-Set – zum Anziehen der Schrauben an der Montierung
- Flash-Laufwerk - Enthält die PWI4-Software zur Steuerung der Montierung und eine Anleitung zur Installation
