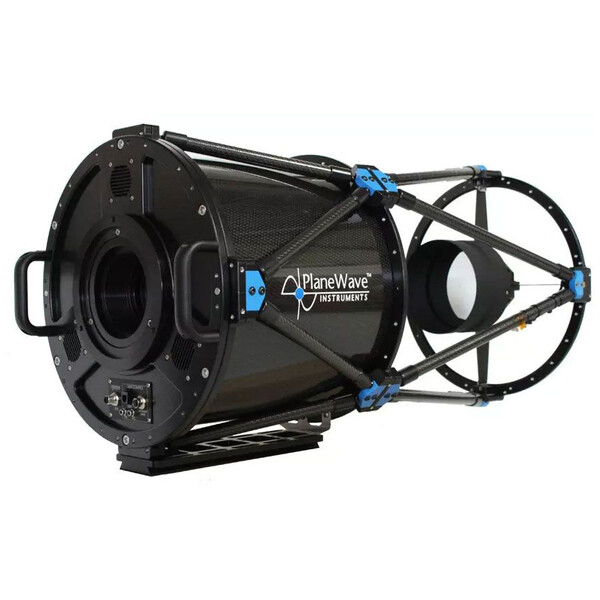

Spezielle Variante des Astrografen für die IR-Astronomie: Das IRDK ist ein Dall-Kirkham-Design mit einer für die Transmission von Infrarot-Wellenlängen optimierten Vergütung. Es gibt keine lichtbrechenden Linsen, sondern ausschließlich reflektierende Komponenten. Für die IR-Anwendung bestehen die Spiegelbeschichtungen aus geschütztem Gold, das eine Reflektivität von mehr als 98% im Bereich von 0,65 Mikrometer (650 nm) bis 5 Mikrometer (5000 nm) liefert. Diese Konstruktion ist ideal für Infrarot-Astronomie oder LIDAR-Anwendungen.

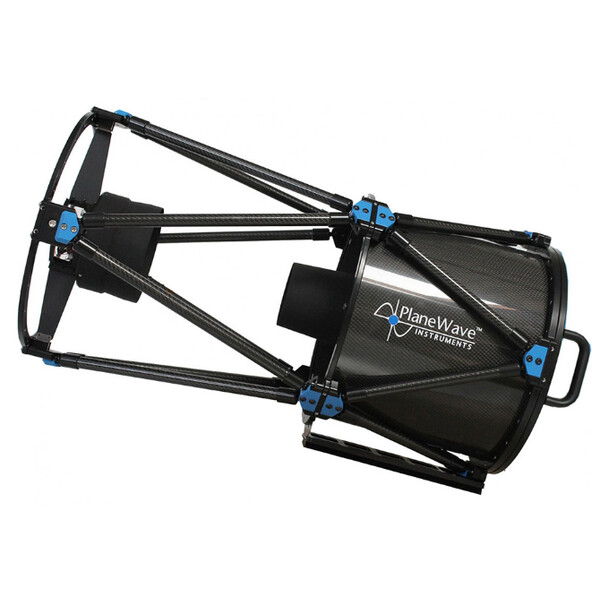

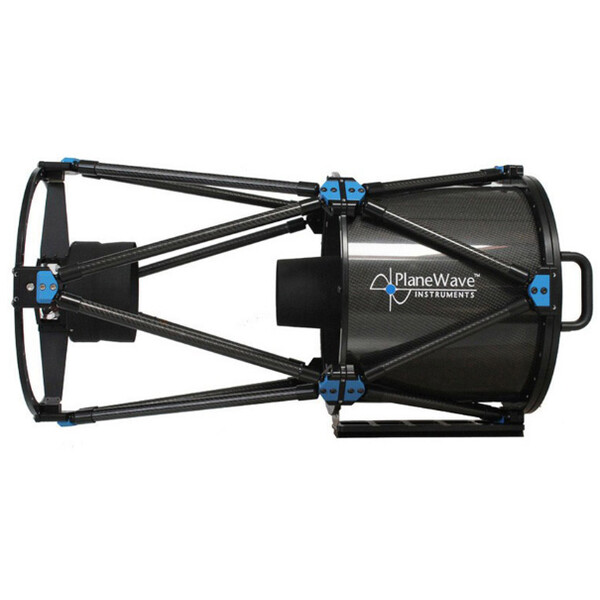

PlaneWave CDK14 Astrograph f/7.2: Mit dem CDK 14" präsentiert Planewave einen Astrographen mit Quarzglas-Optik
- modifiziert nach Dall-Kirkham, mit voll auskorrigiertem Bildfeld mit 70 Millimeter Durchmesser
- 3"-Prismenschiene
- Hedrick-Okularauszug und EFA Kit separat erhältlich, vorbereitet für Delta T Heater
Das optische CDK-Design
Das PlaneWave CDK Layout ist ein optisches Design, basierend auf dem klassischen Cassegrain nach Dall-Kirkham.
Es wurde entwickelt, um den immer größer werdenden Chips in Digital- und CCD Kameras Rechnung zu tragen. Bei vielen anderen Spiegeloptiken sieht man schnell außeraxiale Abbildungsfehler wie Koma und/oder Astigmatismus; dazu kommt bei vielen Systemen eine Bildfeldkrümmung, die die Abbildungen der Sterne bei Entfernung von der optischen Achse immer unschärfer werden lassen.
Das Bildfeld ist frei von Koma und Astigmatismus. Zudem ist die Bildfeldebene über diesen Durchmesser absolut geebnet und plan, so dass die Sterne in der Fokusebene über das ganze Feld gleich scharf abgebildet werden.
Das CDK-Design bietet eine perfekte Lösung für die o.a. angesprochenen Probleme mit bestem Preis - Leistungsverhältnis und moderaten Lieferzeiten.
Es besteht aus:
- einem elliptisch gekrümmten Hauptspiegel
- einem sphärischen Fangspiegel
- und einem 2-linsigen Feldkorrektor
Alle drei optischen Elemente sind aufeinander perfekt abgestimmt, um die unglaubliche Abbildung zu erreichen. Die Qualität der Abbildung ist weitestgehend nur noch von den Seeingbedingungen des Aufstellungsortes abhängig.
Das verwendete Quarzglas (Fused Silicia) ist ein synthetisches amorphes Quarzglas von höchster Reinheit und eines der transparentesten verfügbaren Gläser. Aufgrund seiner Reinheit sind die optischen und thermischen Eigenschaften von Quarzglas anderen Glasarten überlegen. Seine Transmission und Homogenität übersteigen die der kristallinen Quarze und vermeiden die Probleme der Temperaturinstabilität, unter der kristalline Quarzgläser leiden.
Fused Silica hat einen thermischen Ausdehnungskoeffizienten, der sechsmal niedriger ist als der von Borosilikatglas (Pyrex). Es behält seine Form also mit einer sehr hohen Genauigkeit bei, wenn es abkühlt. Dies führt zu einer gleichbleibenden optischen Leistung und einem unveränderten Schärfepunkt bei Temperaturänderungen.
Lieferumfang:
- Teleskop mit Prismenschiene
- Eingebaute Heizelemente zur Tauverhinderung - Die Heizelemente auf dem Primär- und Sekundärspiegel erfordern den separat erhältlichen Delta-T-Controller für Planewave-Teleskope mit voreingebauter Verkabelung für die Heizung
- Abdeckung zum Schutz des Primärspiegels und der Innenseite des optischen Tubus
- Abdeckung für den Sekundärspiegel
- Flash-Laufwerk mit Software und Anweisungen für die Kollimation und den Abstand des Primär- zum Sekundärspiegel
- Werkzeugsatz
- 12V AC-Adapter
