Telezentrische Systeme kommen vor allem bei H-alpha-Filtern für die Sonnenbeobachtung zum Einsatz, in denen das auf 1/100 lambda planparallele Etalon im H-alpha Filter über das gesamte Bild einen perfekt parallelisierten Strahlengang benötigt.
Die achromatische Telezentrik TZ-4S ist für das gesamte sichtbare Spektrum gerechnet und kann somit nicht nur an H-alpha-Systemen verwendet werden.

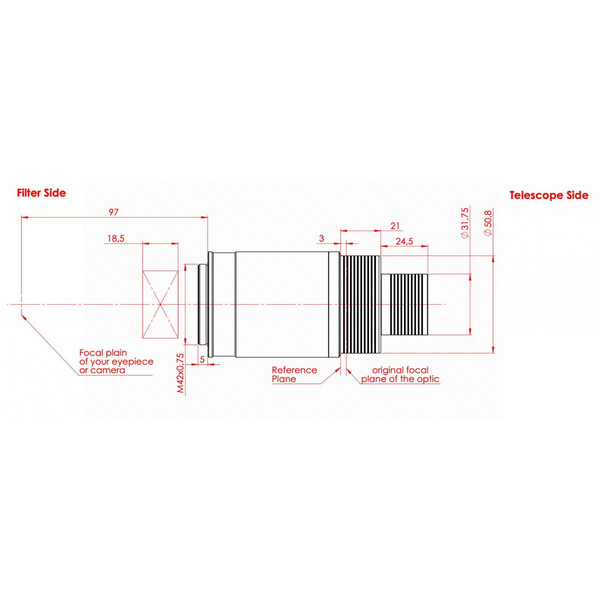

Durch den parallelen Strahlengang ist sie sehr gutmütig bezüglich des Arbeitsabstandes: Während sich bei einer klassischen Barlowlinse der Vergrößerungsfaktor mit dem Abstand zu Okular oder Kamera ändert, ändern sich Vergrößerungsfaktor und Abbildungsqualität des TZ-4S nicht, selbst wenn Kamera oder Okular deutlich hinter dem designerischen Arbeitsabstand von 97mm ab T2 angebracht werden.

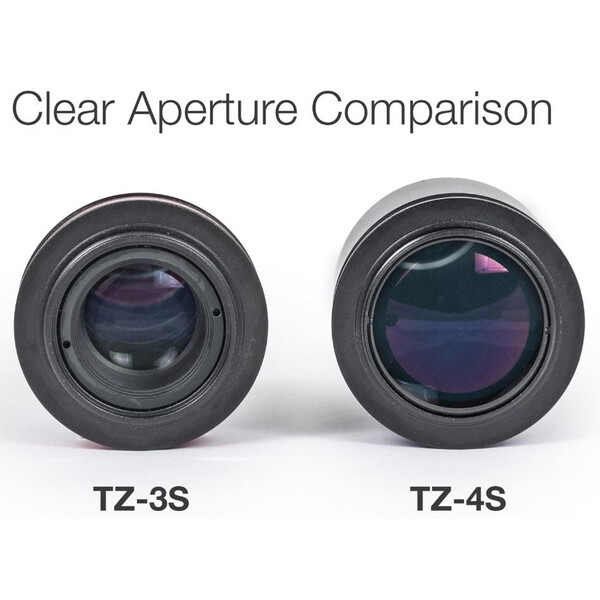

Das achromatische TZ-4S leuchtet bei 97 mm Abstand zum Grundkörper ein Bildfeld von 36mm aus. Der Kontrast ist besser als mit einfachen Barlows oder der für hohe Vergrößerungen oft üblichen Okularprojektion. Mit der 4x Telezentrik erreicht man auch zusammen mit langbrennweitigen orthoskopischen Okularen die nötigen hohen visuellen Vergrößerungen. Auch der Augenabstand der benutzten Okulare ändert sich nicht. Die Fokusposition ändert sich bei Nutzung des 2"-Steckanschlusses gegenüber einem 2"-Okular nur um 3 mm nach außen.
Der teleskopseitige Anschluss erfolgt über eine duale 1,25"/2"-Steckhülse mit Safety Kerfs (diese verhindern die Verkippung durch eine falsch sitzende Sicherungsnut und ermöglicht zugleich sicheren Halt).
Kameraseitig bietet das T2-Gewinde eine verkippungssichere, feste Verbindung auch zu schweren Kameras oder zu T2-Okularklemmen.

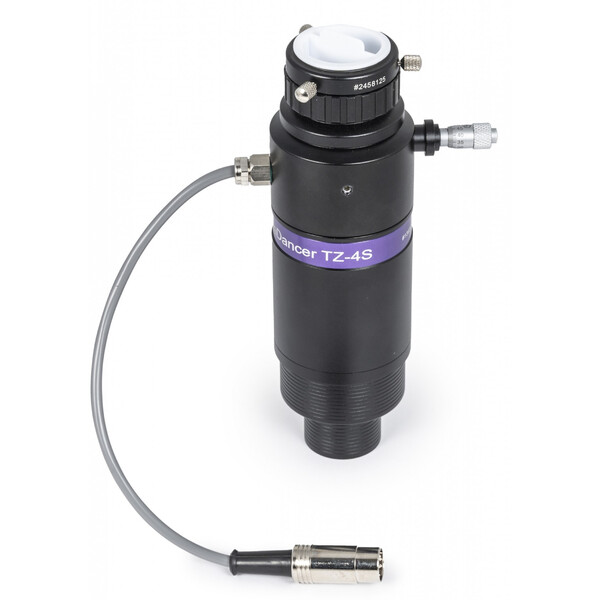

Die Telezentrik TZ-4S wurde speziell für den Baader Sonnenfilter SunDancer II TZ-3S H-alpha 2"/1,25" entwickelt und ersetzt die dort eingebaute 3x Telezentrik. Damit lässt sich der SunDancer II H-alpha-Filter auch an Teleskopen mit f/7-f/8 mit dem optimalen Öffnungsverhältnis von etwa f/30 betreiben.
Bitte beachten Sie: Dazu muss der H-alpha-Blockfilter, der vorne in die TZ-3S eingesetzt ist, in die TZ-4S umgebaut werden. Der Blockfilter ist nicht separat erhältlich! Bitte beachten Sie die Anleitung unter "Downloads".
Der ideale Arbeitsabstand bei Verwendung des SunDancer II beträgt nach dem Umbau 70 mm ab dem Gewindeboden des T2-Anschlusses des SunDancer II H-alpha-Filters (statt 65 mm mit der originalen TZ-3S).
